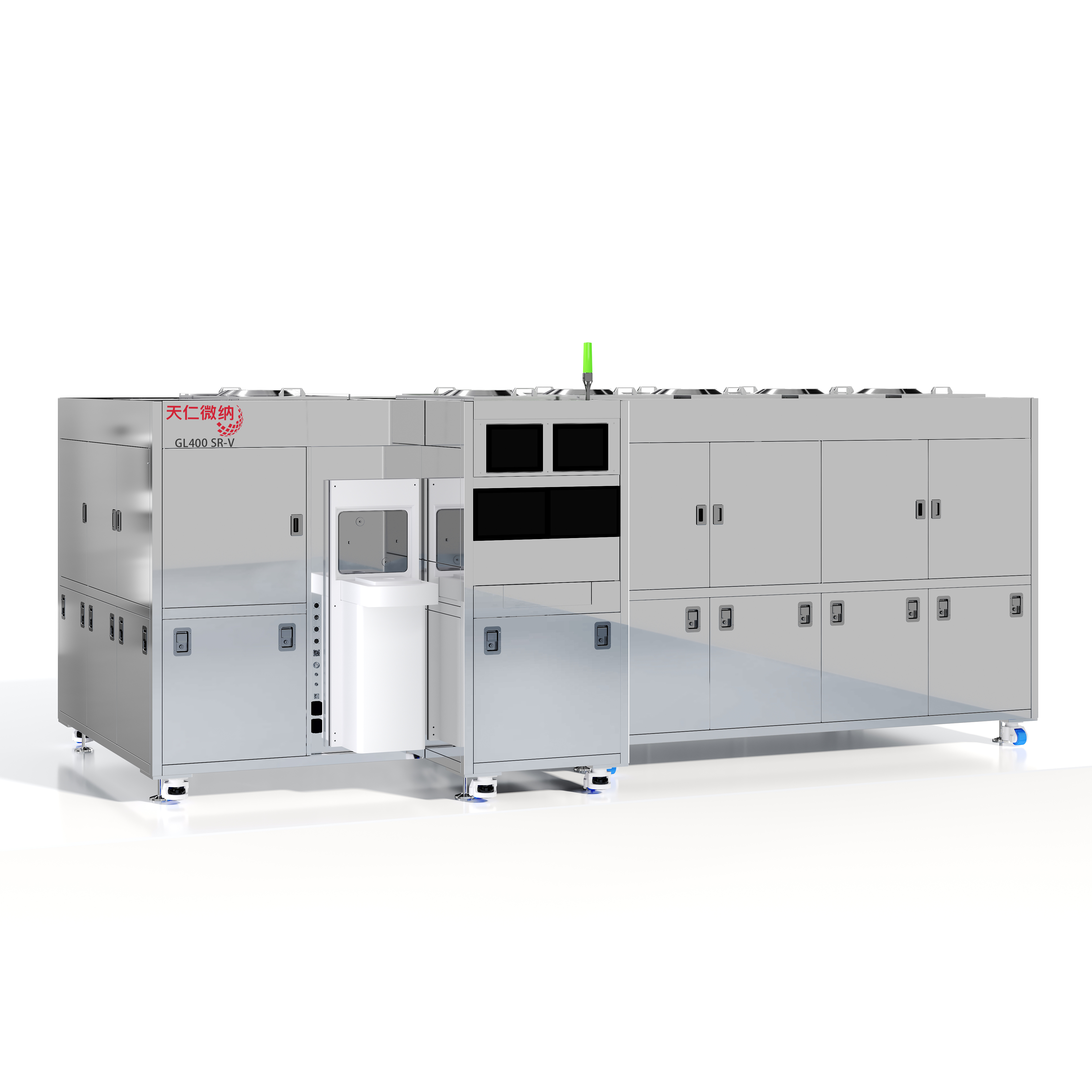

GL320 SR-V是天仁微纳全自动步进式(Step & Repeat)纳米压印光刻生产线,集成了从纳米压印晶圆预处理工艺,直至步进式纳米压印光刻整套工艺步骤,可实现200/300mm晶圆及310mm × 310mm、320mm × 320mm方形基底等规格大幅面母版拼接制造及复杂纳米结构压印。
压印过程采用压力增强型环形顺序接触面压(自上而下)技术,通过光刻精确定义压印接触范围,利用步进式压印可有效降低大尺寸母版制造成本,提高纳米压印生产效率。设备支持全自动压印模头复制、模头自动更换、基底自动预处理和自动对位、自动压印、自动脱模,全部工艺过程在密闭洁净环境中进行,以保证压印结果质量。GL320 SR-V广泛应用于DOE、AR/VR衍射光波导(包括斜齿光栅)、AR-HUD、线栅偏振片、激光芯片、超透镜、生物芯片、LED、微透镜阵列等应用领域的大规模量产。
全自动步进式纳米压印光刻生产线,兼容200/300mm晶圆及310mm × 310mm、320mm × 320mm方形基底
集成全自动压印模头复制、模头自动更换、基底自动预处理和自动对位、自动压印、自动脱模等完整套工艺步骤;
压力增强型环形顺序接触硬对硬面压(自上而下)技术,通过光刻精确定义压印接触范围,采用步进式压印技术,实现高精度、大面积纳米结构复制;
Cassette to cassette自动上下片(包含基底、master、模头carrier),光学巡边预对位
设备内自动复制压印模头,模头复制单元包含自动点胶、自动压印、自动曝光固化与自动脱模等功能
步进式压印单元包含自动对位、自动压印、自动脱模,模头自动更换等功能
基底预处理单元支持全自动预处理流程,包括旋涂匀胶(Primer与压印胶)、Inkjet、烘烤、冷却、Plasma表面处理等,可选配Post Cure等模块;
全部工艺过程在密闭洁净环境中自动进行,以保证压印质量
标配365 nm高功率紫外LED面光源,支持水冷冷却及特殊/混合波长光源定制;
提供完整纳米压印设备、材料及工艺解决方案,助力客户快速实现低成本、高效率量产。
兼容基底尺寸 |
200mm(Open cassette)/300mm(FOUP)晶圆 310mm × 310mm(FOUP)方形基底/320mm × 320mm方形基底 |
支持基底材料 |
兼容玻璃、硅片、石英等 |
上下片方式 |
Cassette to cassette全自动上下片 |
晶圆预对位 |
光学巡边预对位 |
纳米压印技术 |
步进式压印(Step & Repeat) 压力增强型环形顺序接触硬对硬面压(自上而下) |
最大拼版单元尺寸 |
80mm × 80mm |
纳米压印预处理工艺步骤 |
旋涂匀胶、Inkjet、加热烘烤、冷却、Plasma表面处理等,可选配Post Cure等模块 |
压印精度 |
优于10nm* |
紫外固化光源 |
紫外LED( 365 nm)面光源,准直光源,水冷冷却 |
设备内部环境控制 |
标配,外部环境Class 100,内部环境可达Class 10* |
自动压印 |
支持 |
模具基底对位功能 |
自动对位 |
对位精度 |
可优于1μm* |
自动脱模 |
支持 |
自动复制压印模头 |
支持 |
光刻精确定义压印接触范围 |
支持 |
自动更换压印模头 |
支持 |
自动涂胶 |
兼容基底旋涂胶与喷胶(Inkjet) |
*参数取决于模具、材料、工艺和使用环境,非设备极限
*天仁微纳保留对本信息的最终解释权
